产品概述

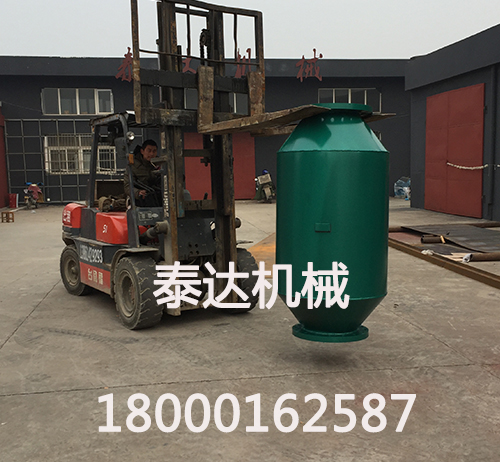

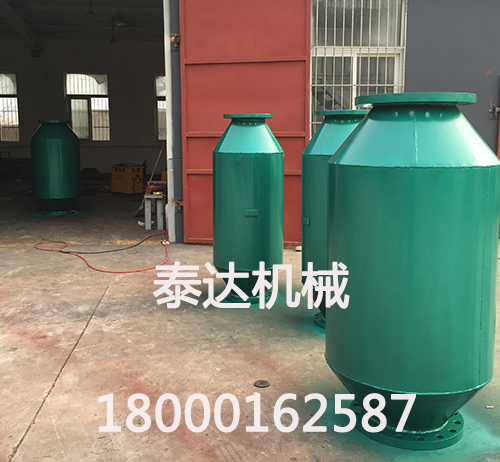

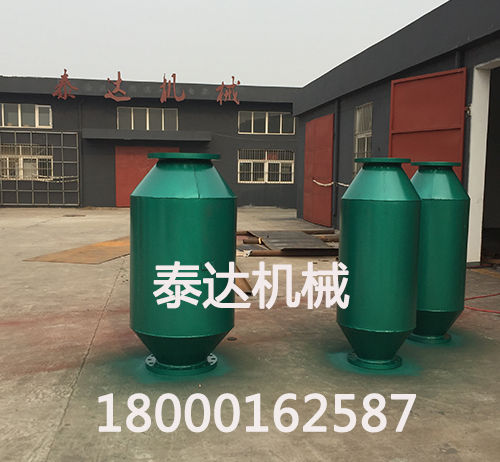

轴流风机消声器主要用于降低轴流风机噪声,一般为圆形结构,分单空腔结构和双空腔结构。ZFD单空腔型消声量为15-20dB(A), ZFS双空腔型消声量为20-25dB(A)。断面尺寸全部根据全国通用标准风管制作。微穿孔板采用不锈钢板或铝合金板。
订购选型
定购风机消声器请提供下列资料:
(1)风机型号及使用场合;
(2)风机风量及风速;
(3)接管口尺寸;
规格型号 | 法兰内径 d(mm) | 外 形 尺 寸 D(mm) | 风 量 m3/h | 有效长度mm | |
ZFD | ZFS | ||||
ZF-100 | 100 | 300 | 400 | 220 | 1200 |
ZF-150 | 150 | 350 | 450 | 540 | |
ZF-200 | 200 | 400 | 500 | 890 | 1500 |
ZF-250 | 250 | 450 | 550 | 1600 | |
ZF-300 | 300 | 540 | 640 | 2650 | 1500 |
ZF-350 | 350 | 620 | 720 | 3280 | |
ZF-400 | 400 | 700 | 800 | 4590 | 1700 |
ZF-450 | 450 | 750 | 850 | 6050 | |
ZF-500 | 500 | 820 | 920 | 7820 | 1700 |
ZF-550 | 550 | 870 | 970 | 9000 | |
ZF-600 | 600 | 1000 | 1100 | 10100 | 1800 |
ZF-650 | 650 | 1080 | 1180 | 12000 | |
ZF-700 | 700 | 1140 | 1240 | 14520 | 1800 |
ZF-750 | 750 | 1190 | 1290 | 16500 | |
ZF-800 | 800 | 1240 | 1340 | 17400 | 2100 |
ZF-850 | 850 | 1290 | 1390 | 19800 | |
ZF-900 | 900 | 1400 | 1500 | 21240 | 2100 |
ZF-950 | 950 | 1450 | 1550 | 24900 |
