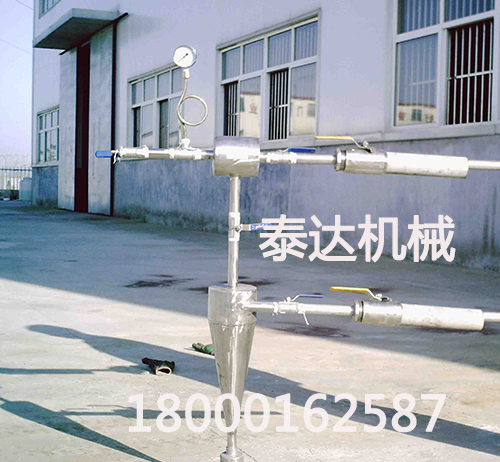

煤粉取样器

用途及特点

煤粉取样器也称煤粉取样装置，是用于直吹式制粉系统一次风煤粉管道上定期煤粉取样。以压缩空气为动力源的可无间断运行的取样器。

1.煤粉取样器取样的速度通过控制压缩空气压力而得到控制。这样可以得到较准确的、具有代表性的、等速的煤粉细度值。

2.独特的防漏接口，无跑冒粉现象。

3.不锈钢材料制造，不堵塞，不腐蚀。

4.取样枪可隐退于保护管内而置于煤粉气流之外，磨损小，寿命长。

5. 1人操作，1分钟采样，随时、快捷、工作轻松。

原理及安装

烟气流进入取样嘴后，利用压缩空气形成负压抽气作用，经过取样管，沿器壁切线方向进入旋风分离器，再沿器壁至上而下旋转，在旋转过程中，飞灰因重力惯性作用，被甩到器壁上，并沿器壁靠重力作用落入取样瓶，而气体由引出管排出。当烟气流速为6m/s--14m/s范围时，等速取样率＞95%，取样器也可用抽气泵做动力源，可实现无间断运行，在机组负荷70~/F--100%范围内，具有等速调节功能。

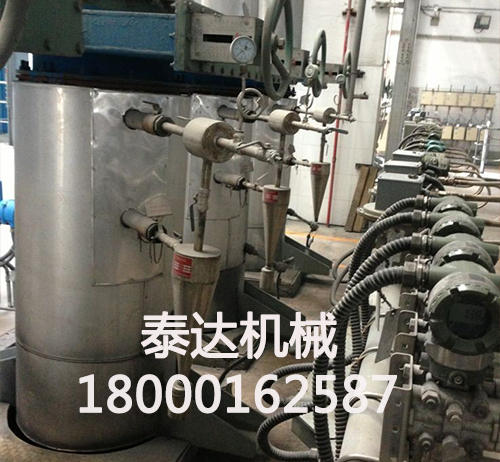

煤粉取样器安装

1.现场需提供0.3-0.6Mpa的压缩空气源。

2.安装位置：安装于煤粉管道的垂直段，现场操作方便处。

3.开孔位置：在煤粉管道的垂直段上距离地面1.5米处，开两个￠50mm安装孔。

订购选型

煤粉取样器主要技术参数

1. 取样枪￠25mm平头取样枪，取样孔￠8mm。

2. 管道内气流速度:15-30m/s。

3. 压缩空气压力:0.3-0.4Mpa。

4. 取样时间:2-3min/次。

订货须知

1. 提供煤粉管道管径，以便标定取样枪长短，一般为Ф530。

2. 煤粉取样器的规格型号按厂家管道直径一般为：MFQ-500型.
